ソフトウェア設計論

まつ本

何の授業をしようか･･･

SW設計の内容であること

単なる前提だが広い
前半：上流（要求･見積･RFP），楠本先生
後半：下流？

役立つ内容にしたい

情報科学研究科の最大公約数を
幸いSW設計や下流は汎用的で役に立ちやすい
理論よりも実践

知らなさそうな話をしたい

B3授業 (演習D･実験B) の経験から考える

モダンSW開発

モダンSW開発

#09 #10 #11 #12 #13 #14

モダンSW開発 －実装－


目次

・良い名前をつける
・コメントはない方が良い

・動くの先にある良いプログラム
・良いプログラムとは？

・演習

・"Don't call us, we'll call you"
・goto不要論からの学び
・できないことを増やす

・Complex vs Complicated
・分割統治
・DRY･KISS･YAGNI

良い名前をつける

良いプログラミングの第一歩
簡単で効果あり

- return result; // 抽象的すぎて何も伝わらない
+ return count;  // 具体的な名前を

- int delay = 1000;   // delay WHAT?
+ int delayMs = 1000; // 単位をつけるべき

if (err) {
  String s = ..; // スコープが小さいならサボってもOK
  print(s);
}

- getData();     // 抽象的すぎて何も伝わらない
+ getUserId();   // 具体的な名前を

- getAverage();       // 開発者の期待を裏切る名前
+ calculateAverage(); // 計算コストを要する旨を伝える

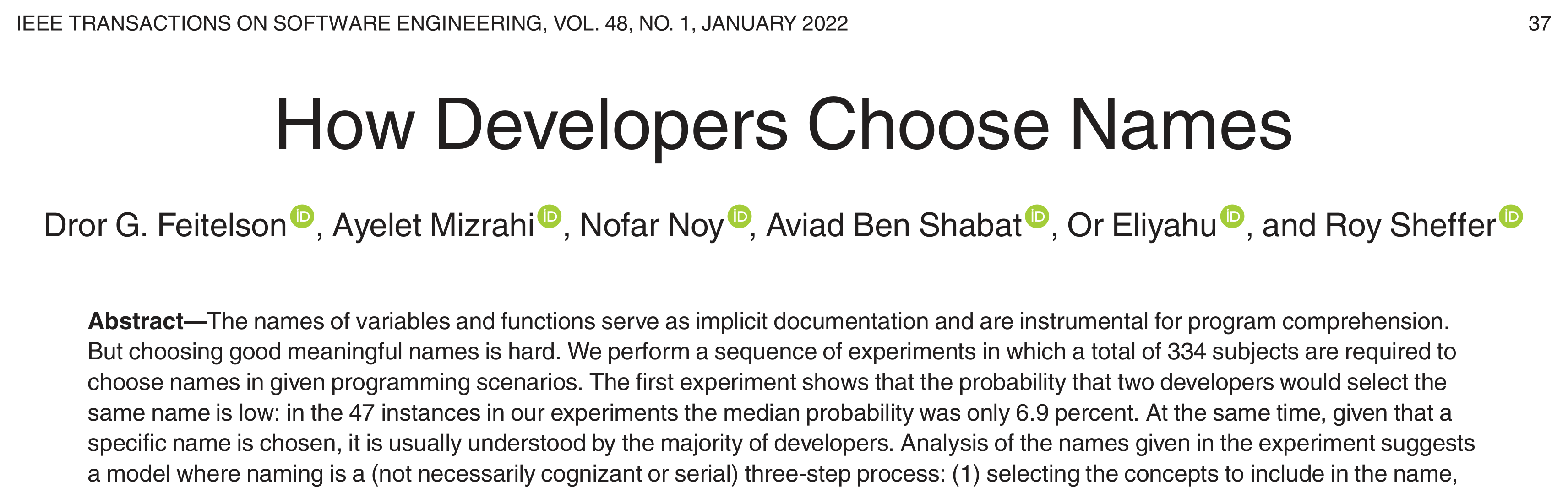

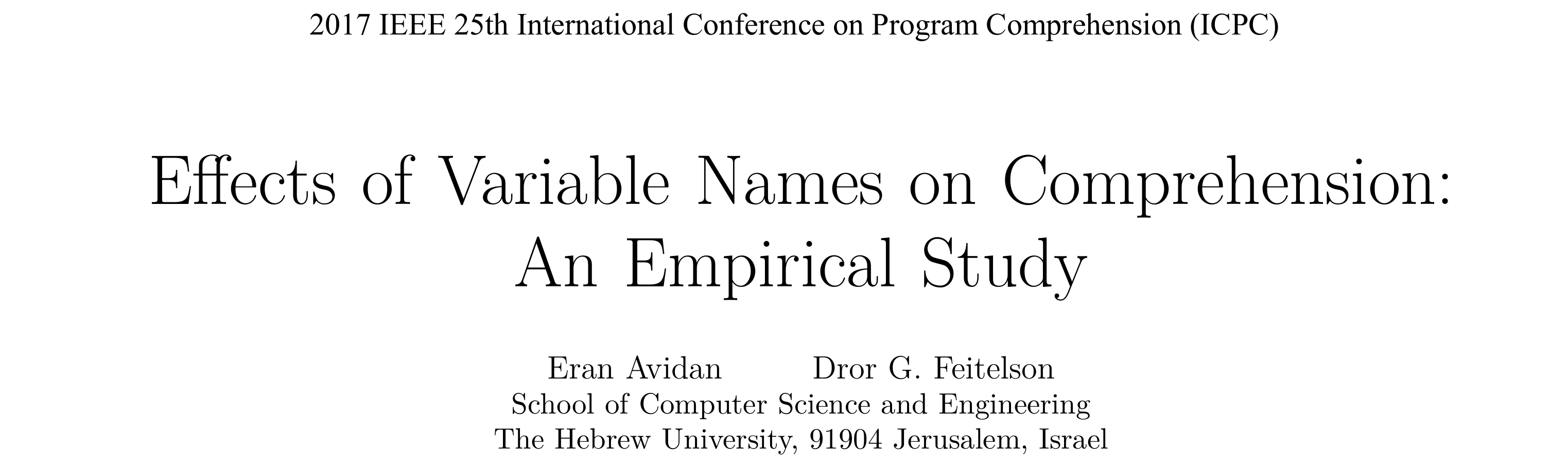

プログラムの名前の研究

雑談

良い名前をつけるには?

色のある動詞を考える

get よりも compute calculate retrieve extract

分離する (関数名の場合)

名前をつけられない ≒ やりすぎ

他者のソースコードを読む git/builtin/clone.c

int cmd_clone(int argc, const char **argv, const char *prefix)
  if (argc == 0)
    usage_msg_opt(_("You must specify a repository to clone."),
      builtin_clone_usage, builtin_clone_options);

$ git clone
fatal: You must specify a repository to clone.
usage: git clone [<options>] [--] <repo> [<dir>]

レポートより





コメントを書くのを忘れていた
今後はできる限りコメントを書きたい

コメントはない方が良い

コードから伝わることを書かない

class User {
  // constructor
  public User() {
    // initialize
    String name = "";
    ..
  }
  // find users by query
  List<User> find(Query q) { ..

役に立たない
ノイズにしかならない
ファイルがでかくなる
メンテが大変

コードとコメントの不一致

雑談

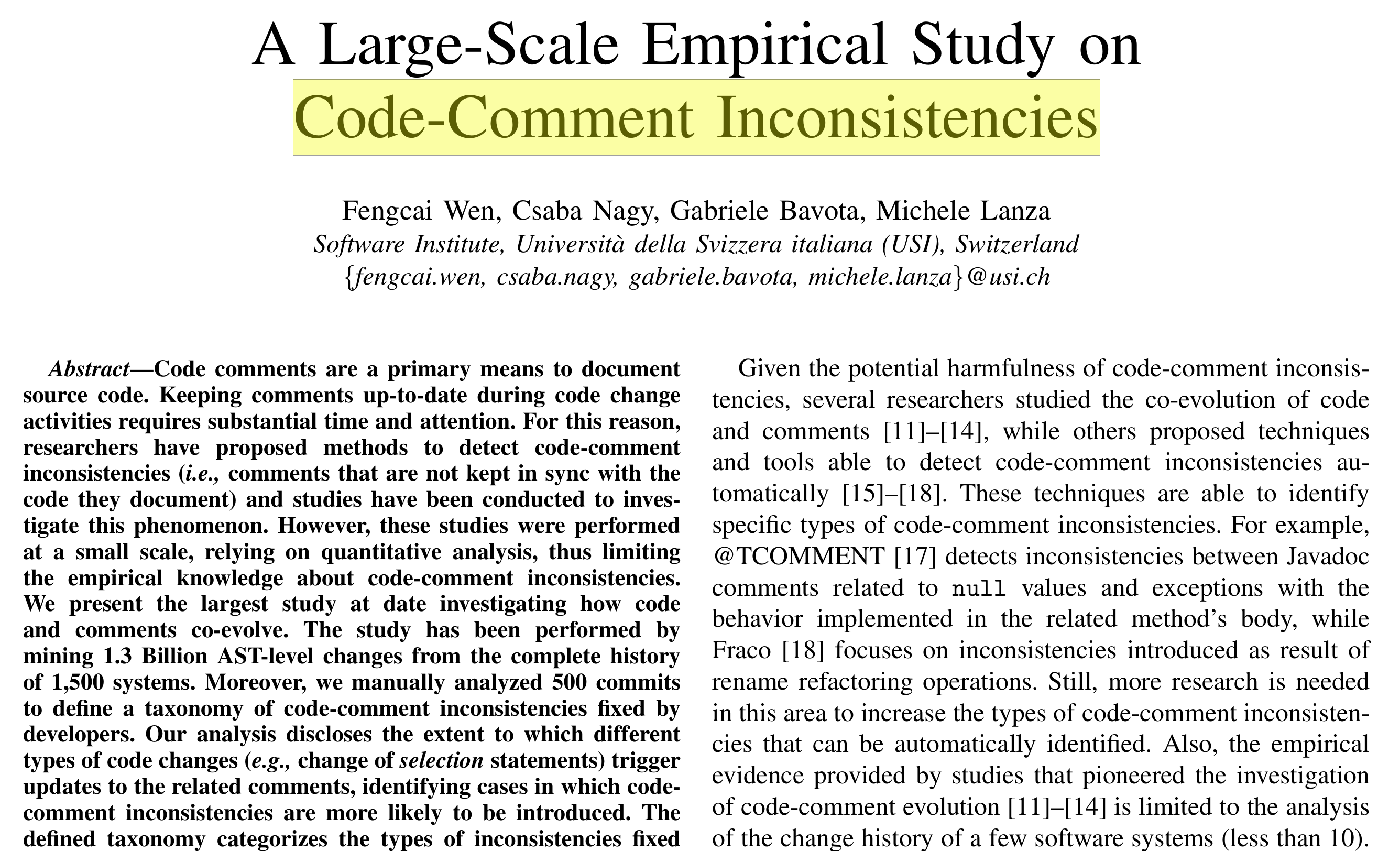

F. Wen et al., Int'l Conf. Program Comprehension (ICPC) 2019.

コメントの作法 (1/2)

コメントがなくても伝わるように

- // ボタンを押した瞬間
- if (buttonState == HIGH && lastButtonState == LOW) {
+ if (hasButtonPressed()) {

void doSomething() {
- // setup
- ..
- // calculate
- ..
- // show
- ..
+ setup();
+ calculate();
+ show();

関数化は分割統治手法でもあり命名手法でもある

コメントの作法 (2/2)

コードから分からないことをコメントに書く

TODOコメント

// TODO: null時の処理を追加する
// FIXME: 処理が重いので最適化すべき

何もしないことの明記

while (offset < size && buf[offset++] != '\n') {
  ; // do nothing
}

複雑な命令の補足

// email matcher (e.g., test@example.com)
Pattern.compile("^[\w-\.]+@([\w-]+\.)+[\w-]{2,4}$");

一時策であることの明記

// workaround for issue#30

モダンSW開発 －実装－


目次

・良い名前をつける
・コメントはない方が良い

・動くの先にある良いプログラム
・良いプログラムとは？

・演習

・"Don't call us, we'll call you"
・goto不要論からの学び
・できないことを増やす

・Complex vs Complicated
・分割統治
・DRY･KISS･YAGNI

動くプログラム

プログラミング言語の基本命令

変数の宣言 int i String s var v
四則演算 sum+100 i++ total*rate
条件分岐 if(..) switch(..)
繰り返し for(..) while(..) (=特殊な条件分岐)

関数呼び出し print("err") sort(arr) str.lower()

これだけであらゆる処理が可能

チューリング完全
意図通りに動くプログラムは作れる

ここで満足するのはNG
動くようになったら「良い」を考えるべき

プログラミングの習得レベル

Lv1. アルゴリズムとデータ構造

Lv2. 構文･文法

Lv1+Lv2で動くプログラムは作れる

Lv3. パラダイム

構造化･オブジェクト指向･関数型･宣言型

パラダイムの理解には様々な概念の理解が必要

  • OOP：カプセル化･継承･移譲
  • 関数型：参照透過性･冪等性･純粋性･副作用

Lv2は具体的で簡単, Lv3は抽象的で難しい

動くの先にある良いプログラム

Lv3パラダイムの理解が重要

Lv2で満足してはいけない
Lv3を習得すると劇的にプログラミングが上達する

LibやFWを使う際に開発者の気持ちがわかる
暗黙の了解がいたるところにある

理論を理解すれば実践が楽になるのと同じ
理論と実践の両方に取り組むべき

ただしLv2の段階でも様々な良さがある

適切な名前･関数分割･浅いネスト等

Lv3は体系的な知識が必要

実践だけでは身につかない

コードだけ眺めていても分からない
Web検索による断片的知識でも怪しい
手を動かさない時間が必要

歴史の勉強も有用

非構造 → 構造 → OOP･関数型･宣言的
どういう背景･問題からその概念が生まれたのか？

複数のプログラミング言語に触るべき

比較するとわかることも多々ある
例）海外に行くと日本の車道の平らさがわかる

良いプログラムとは？

信頼性･効率性 (実行的側面の良さ)

目的を満たすか？バグがないか？
計算リソースの無駄がないか？

可読性･保守性

読みやすいか？意図を汲み取れるか？

拡張性

拡張時の作業は書き換えか？追加か？

テスタビリティ

main() vs main()+sub1()+sub2()+sub3()

モダンSW開発 －実装－


目次

・良い名前をつける
・コメントはない方が良い

・動くの先にある良いプログラム
・良いプログラムとは？

・演習

・"Don't call us, we'll call you"
・goto不要論からの学び
・できないことを増やす

・Complex vs Complicated
・分割統治
・DRY･KISS･YAGNI

演習 (10m)

リファクタリング前後のソースを比較せよ

実際のリファクタリング事例3つに対して
以下2点を答えよ

  • どういうリファクタリングなのか？
  • 何が改善されているのか？

提出方法

以下書式のテキストをCLEに提出すること

# case 1
## リファクタリングの内容
...

## 改善
...

case 1

- if (do_set_head && set_head(remote_refs, transport->remote))
-     ;
+ if (do_set_head) {
+     set_head(remote_refs, transport->remote);
+ }

case 2

+   int ret;
    if (url)
-       return get_urlmatch(argv[0], url);
-   return get_value(argv[0], value_pattern, flags);
+       ret = get_urlmatch(argv[0], url);
+   else
+       ret = get_value(argv[0], value_pattern, flags);
+
+   return ret;
  }

case 3

-   rerere_cmd.git_cmd = 1;
-   strvec_pushl(&rerere_cmd.args, "rerere", "gc", NULL);
-   if (run_command(&rerere_cmd))
-       die(FAILED_RUN, rerere_cmd.args.v[0]);
+   if (maintenance_task_rerere_gc(&opts, &cfg))
+       die(FAILED_RUN, "rerere");

+static int maintenance_task_rerere_gc(/* 略 */)
+{
+   rerere_cmd.git_cmd = 1;
+   strvec_pushl(&rerere_cmd.args, "rerere", "gc", NULL);
+   return run_command(&rerere_cmd);
+}

3つはgit/gitの事例

case 1

That's not wrong, but it really hides the point of the line, which
is (maybe) calling the function.

case 2

Refactor functions to have a single exit path. This will make it
easier in subsequent commits to add common cleanup code.

case 3

In a subsequent commit we are going to introduce a new "rerere-gc"
task for git-maintenance(1). To prepare for this, refactor the
code that spawns `git rerere gc` into a separate function

モダンSW開発 －実装－


目次

・良い名前をつける
・コメントはない方が良い

・動くの先にある良いプログラム
・良いプログラムとは？

・演習

・"Don't call us, we'll call you"
・goto不要論からの学び
・できないことを増やす

・Complex vs Complicated
・分割統治
・DRY･KISS･YAGNI

"Don't call us, we'll call you"

制御の反転･ハリウッド原則

制御の主となるmain()を自分で書かない
フレームワークはこの考えに基づく

普通の制御

[My source] // 我々のプログラムがLibを呼び出す
  ↓ call
[Library]

制御の反転

[Framework] // main関数はここ
  ↓ call
[My source] // 我々のプログラムはFWから呼ばれる
  ↓ call
[Library]

制御の反転の一例

Flask (Pythonの軽量WebアプリFW)

from flask import Flask
app = Flask(__name__)

@app.route("/")
def hello_world():
  return "<p>Hello, World!</p>"

http://localhost:5000/ → <p>Hello, World</p>

Arduino言語

void setup() {
  // 最初に一度だけ呼ばれる
}
void loop() {
  // 無限に何度も呼ばれる
}

制御の反転のPros･Cons

Pros

FWを利用する開発者はとても楽
共通の処理をFWに任せる
システム全体の制御を考えなくて良い
関心の分離が可能

Cons

できることに制限が生まれる
かゆいところに手が届かない

FWに対する深い理解が必要

  • いつcallback関数が呼ばれるか？
  • 開発者の気持ちを理解するべき

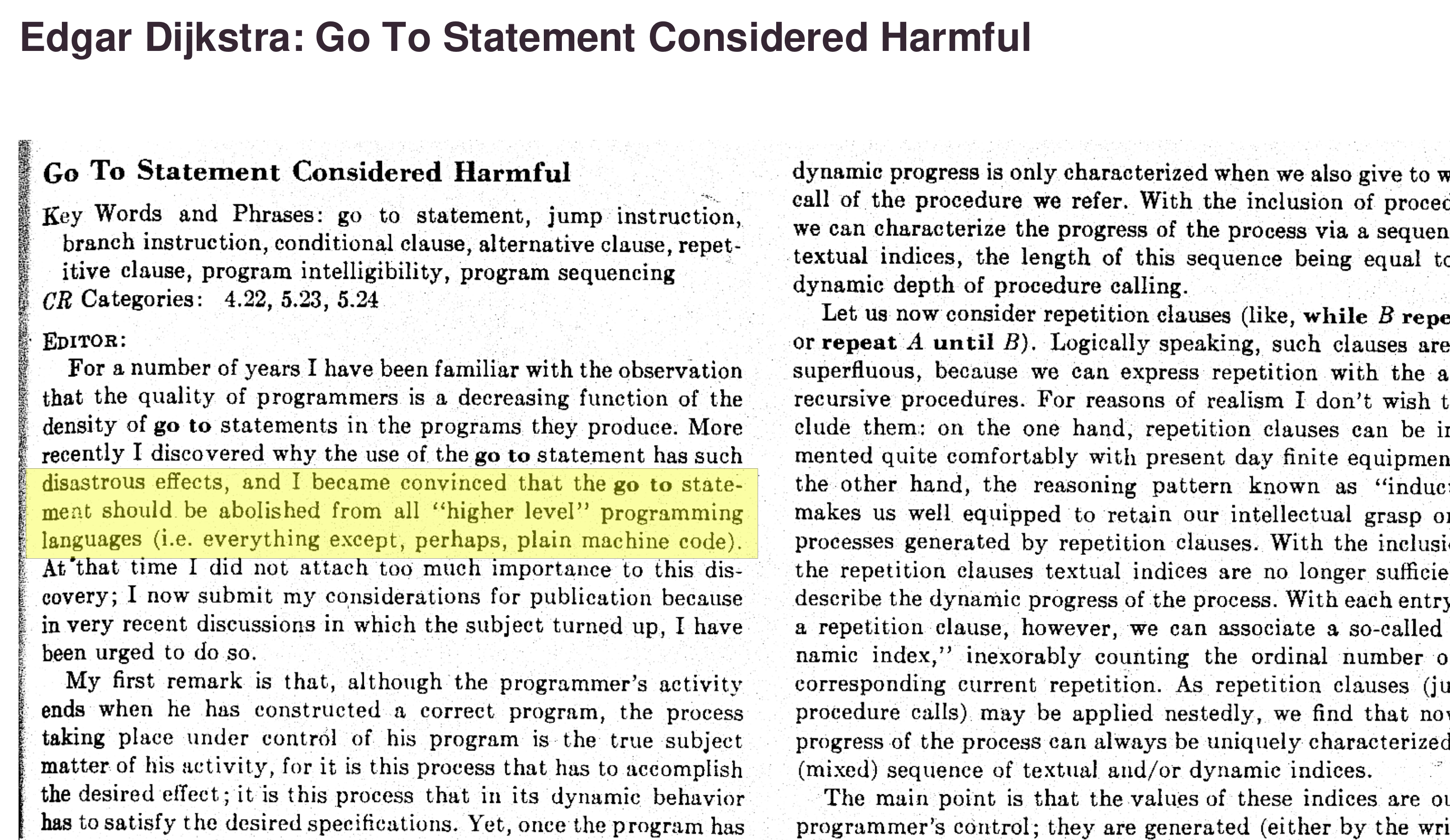

goto有害論

E.W. Dijkstra, Communications of the ACM, 1968

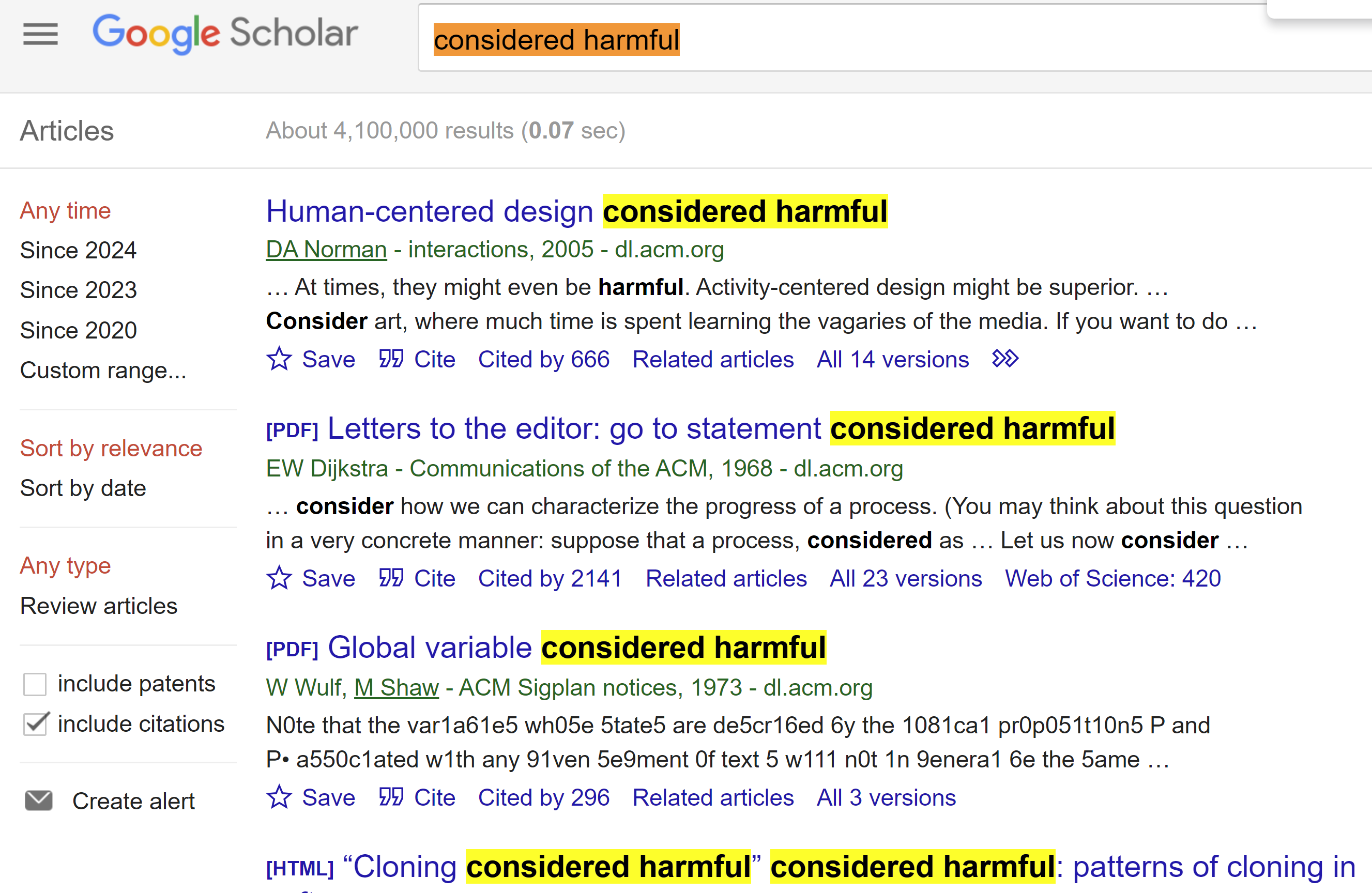

X Considered Harmful

雑談

gotoの例

qsort:
    PUSH    {R0-R10,LR}
    MOV     R4,R0
    MOV     R5,R1
    CMP     R5,#1
    BLE     qsort_done         # goto文
    CMP     R5,#2
    BEQ     qsort_check        # goto文
    ..
qsort_check:
    LDR     R0,[R4]
    LDR     R1,[R4,#4]
    CMP     R0,R1
    BLE     qsort_done         # goto文
    ..
qsort_done:
    POP     {R0-R10,PC}

ARMアセンブリ言語によるQSort

goto文の何が悪いのか？

goto文は一見すごい命令

高い汎用性：分岐･繰返･関数の基本要素
使いやすい：比較 CMP + ジャンプ JMP

プログラムの制御を自在に変更できる

何でもできるのが良くない

無秩序の種
いわゆるスパゲッティ🍝コードの根源

天才なら制御できるかもしれないが常人には無理
天才は1年後自分のコードを理解できるか？
天才でも常人への説明責任がある

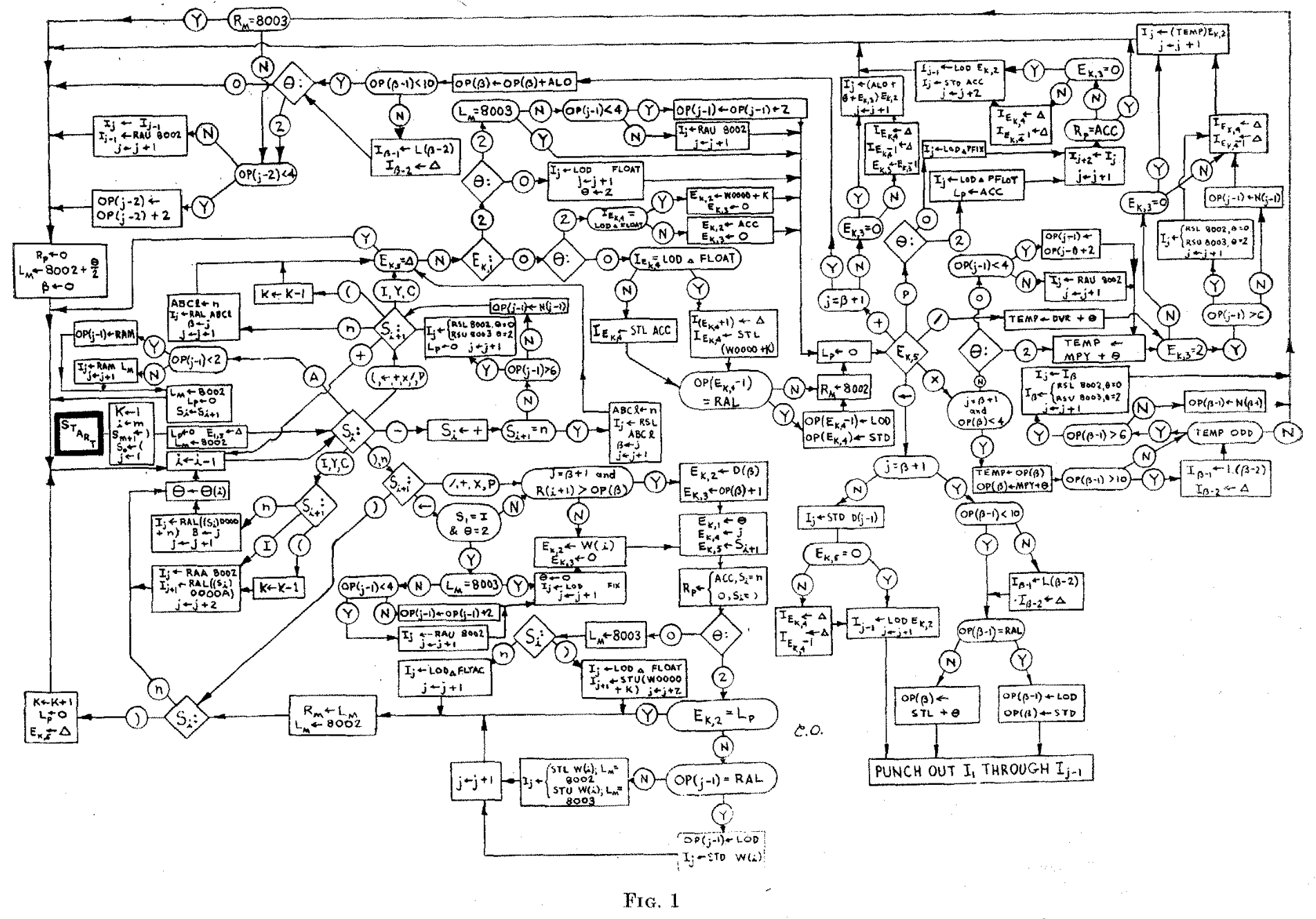

gotoを許すフローチャート

D.E. Knuth, RUNCIBLE -algebraic translation on a limited computer, Commn ACM, 1959

goto不要論からの学び

汎用的･使いやすいは必ずしも正義ではない

目的に特化している方が意図が明確

CMP JMP ではなく if() や while()
　→ 構造化プログラミング

var ではなく int や string，型なしよりも型あり

自前main()より制御の反転

できることを制限したほうが良い場合がある

意図が明確になる
物事が単純になる
例外がなくなる
秩序が生まれる

文章でも同じことが言える

雑談

具体的な語を選ぼう

SZZは～するものである

SZZは～する手法である

「もの」「こと」は汎用的で使いやすいが曖昧


～における～

～に関する～

「～のようなかたちです」

「そんな感じです」

レポートより





グローバル変数はとても使いやすかったので
今後積極的に使っていきたい

できないことを増やす

globalよりもlocal, publicよりもprivate

変数･フィールドの可視性 (見える範囲) を下げる
変数･フィールドが及ぼしうる影響範囲を最小限に

可変よりも不変

変数の書き換えを禁止する

Rustはデフォルトで不変

let x = 5;     // 不変（デフォルト）
let mut y = 5; // 可変

自前main()よりも制御の反転

自分でやらずに誰かに任す
バグを減らす一つの方法はコードを書かないこと

モダンSW開発 －実装－


目次

・良い名前をつける
・コメントはない方が良い

・動くの先にある良いプログラム
・良いプログラムとは？

・演習

・"Don't call us, we'll call you"
・goto不要論からの学び
・できないことを増やす

・Complex vs Complicated
・分割統治
・DRY･KISS･YAGNI

Complex vs Complicated


https://www.gilkisongroup.com/investing-complicated-or-complex/

Complex vs Complicated

https://larrycuban.wordpress.com/2023/08/15/important-differences-between-complicated-and-complex-systems-rockets-to-the-moon-and-public-school-classrooms/

分割統治

大きな問題を制御可能な程度に小さく分解する

大きな問題に体当たりしてはいけない
小さく分解して一つずつ解決する
小さくテストできる
優先順位をつけるとベター

エンジニアリングの基本

ComplexをComplicatedにする第一歩

プログラミング以外にも適用できる

  • パーティーの準備をする
  • 授業の準備をする
  • 研究する

実験スクリプトの例

題材

1. 指定ディレクトリ内のファイルを探索する
2. 発見ファイルに外部ツールXを適用する (前処理)
3. ツールXの出力結果に処理Yを適用する　(本処理)
4. その結果を指定ディレクトリに書き出す

いきなりこれを実装しない

$ analyze.py in-dir/ out-dir/

分解して取り組む

$ apply-x.py in-file out-file
$ apply-y.py in-file out-file  # 最優先で取り組むべき

$ find in-dir -type f | xargs -i apply-x.py {} out-dir/{}

DRY － 繰り返すな

Don't repeat yourself

繰り返すとメンテが大変
変更の際に多くの書き換えが発生する
テストもしにくくなる

...
print("[ERROR] Something happens")
...
print("[WARN] Something happens")

...
log(log.ERROR, "Something happens")
...
log(log.WARN, "Something happens")

KISS － 単純にしておけ

Keep it simple stupid

複雑なほどバグが増, 可読性も低, メンテも大変
最小限にしておく

int times(n, m) {
  int sum = 0;
  for (int i = 0; i < n; i++) {
    sum += m;
  }
  return sum;
}

n * m;

関数を切り出すときもKISSを考える
処理内容を一言で説明できる, かつ単純にする

YAGNI － それたぶんいらんよ

You aren't gonna need it

未来のための拡張の余地を作らない
必要になったときに実装する

OOPでよく陥る
今必要でないならやらない

interface X {
  ...
}
public class Y implements X {
  ...
}

怠惰の理由にしないように

モダンSW開発 －実装－


目次

・良い名前をつける
・コメントはない方が良い

・動くの先にある良いプログラム
・良いプログラムとは？

・演習

・"Don't call us, we'll call you"
・goto不要論からの学び
・できないことを増やす

・Complex vs Complicated
・分割統治
・DRY･KISS･YAGNI

良いプログラマ

プログラミングは機械との対話でだけはない

人との対話という側面もある
「人」には他者だけでなく未来の自分を含む

人に伝わるコードを書こう
それが結果的に自分を助ける

良いプログラマはコミュニケーションもうまい

数学的素養だけでなく国語的素養
論理的思考力だけでなく言語能力
(叙情的･詩的な力は不要)

客観視能力も必要
相手がどう感じるかを類推する

--- # ソフトウェア工学基礎知識体系 ## SWEBOK Software Engineering Body of Knowledge IEEEが作っているSEの知識体系 知識や概念の「体系化･構造化」が目的 例：`節足動物門 > 昆虫綱 > コウチュウ目 > カブトムシ亜目 ...` 内容は薄くて広い 構造付きの辞書とみなすと良い ## 他にもいろいろなBOKがある Project Management BOK Data Management BOK 主にIT分野 --- # SWEBOK 目次 ## 全15章 ``` 1. SW要求 2. SW設計 3. SW構築 4. SWテスティング 5. SW保守 6. SW構成管理 7. SWエンジニアリング･マネージメント 8. SWエンジニアリングプロセス 9. SWエンジニアリングモデルおよび方法 10. SW品質 11. SWエンジニアリング専門技術者実践規律 12. SWエンジニアリング経済学 13. 計算基礎 14. 数学基礎 15. エンジニアリング基礎 ``` --- # SWEBOK 目次 ## SW設計の部分を抜粋 ``` 2. SW設計 - SW設計の基礎 - SW設計における主要な問題 - 並行処理 - イベントに対する制御と処理 - データの永続化 - コンポーネントの分散化 - エラー･例外処理 - 対話と表示 - セキュリティ - SW構造とアーキテクチャ - UI設計 - SW設計品質の分析と評価 - SW設計のための表記 - ... ``` --- # SWEBOK 目次 ## 全15章 ``` 1. SW要求 2. SW設計 3. SW構築 // 今日はここ ★★★★ 4. SWテスティング // 次回 5. SW保守 6. SW構成管理 7. SWエンジニアリング･マネージメント 8. SWエンジニアリングプロセス 9. SWエンジニアリングモデルおよび方法 10. SW品質 11. SWエンジニアリング専門技術者実践規律 12. SWエンジニアリング経済学 13. 計算基礎 14. 数学基礎 15. エンジニアリング基礎 ```

--- # FWの利用方法 FWのルールに則ってプログラムを作る どんな時に･何をしたいかだけを記述する (!!) あとはFWに任す 雑多な共通処理は全部FWがやってくれる システム全体の制御を考えなくてよい

https://vaelen.org/post/arm-assembly-sorting/

--- !-- _class: enshu-- # 演習 <sub>(10m)</sub> ## 自身のプログラムをコードレビューせよ 題材はなんでもOK - 学部の演習･実験 - 研究用の実験スクリプト 1．可読性･保守性の問題点を3つ以上列挙せよ - リソース効率や機能不備は対象外 - 名前等の字面だけでなく構造的な問題も 2．問題点それぞれについて具体的な改善を考えよ ## 提出方法 1と2をまとめたテキストをCLEに提出すること
